一列式铝大拉（永磁分电机系统）

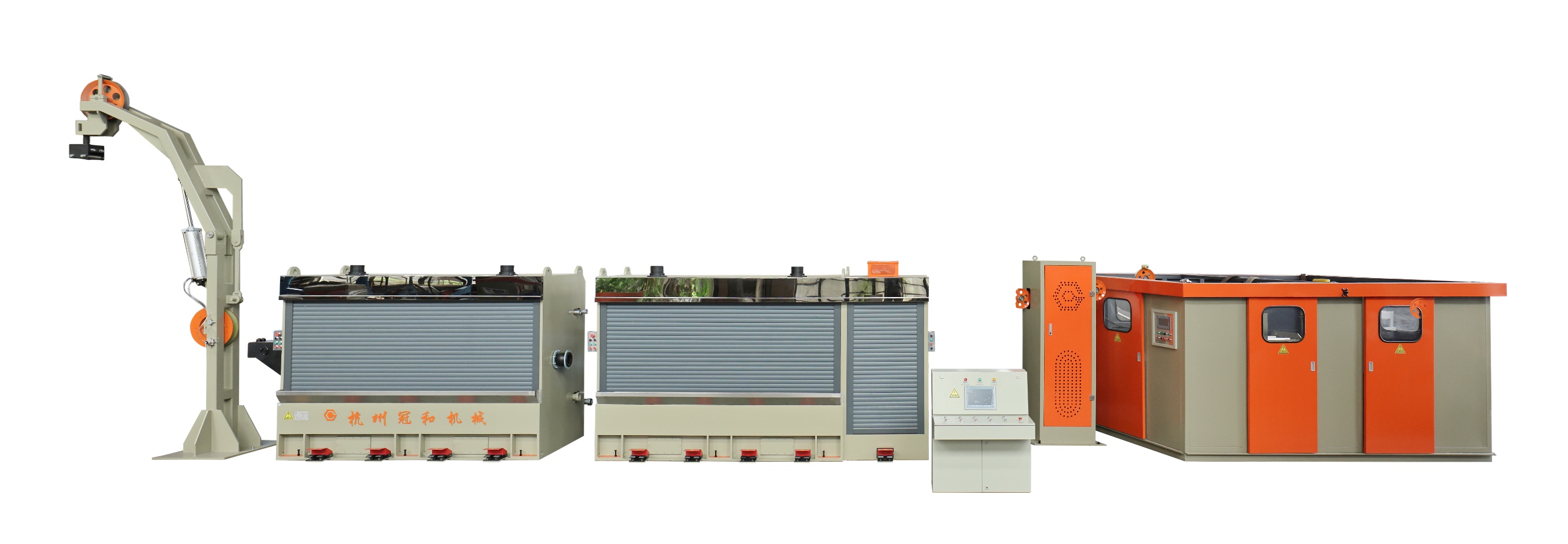

永磁同步分电机11/450一列式铝合金大拉机

1．概述

本机用于把Ø 9.5mm铝杆拉制成纯铝 Ø2.0 - Ø5.0mm 铝合金Φ4.5mm-2.5，每个股轮由单独永磁同步电机驱动，以减少拉丝过程中滑动。高强度铝合金、异型导体、大规格圆丝都可拉拔。

2.主要性能特点

2.1 拉线鼓轮采用水平单列式倾斜排列，所有拉线鼓轮模座的悬臂距离短，等伸长，刚性强。

2.2 拉线鼓轮表面喷化钨 ，硬度高，耐磨性好，使用寿命长。

2.3 各拉丝毂轮圈和定速轮设单独电机驱动，具备快速换模功能。

2.4 双盘连续收线，自动换盘，换盘时导线伸力不变，换盘成功率99%以上。

2.5 交流电机驱动，程序控制，台湾台达人机界面，功能齐全，性能稳定。

3.主要技术参数

3.1 进线直径 Ø9.5mm 铝

3.2 出线直径 Ø2.0- Ø5.0mm  纯铝  Φ4.5mm-2.5铝合金

3.3 最大出线速度 30m/s 纯铝  25m/s 铝合金

3.4 拉丝鼓轮直径 Ø450mm

3.5 最多拉制道数 11

3.6 放置拉制模外形尺寸 Ø50mm×30mm

3.7 储线器储线量 12m

3.8 双盘收线盘尺寸 PND500~PND630

3.9 主电机功率26-40KW、450-2500Nm亨达品牌 ，伺服永磁电机，注：(此数据只能作为参考、最终需根据客户要求确定Nm)

3.10定速轮电机功率55-81KW 、700Nm无锡亨达、伺服永磁电机，注：(此数据只能作为参考、最终需根据客户要求确定Nm)
